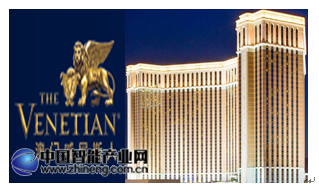

澳门威尼斯人酒店是澳门威尼斯人旗下集酒吧、饮食、购物、住宿，娱乐为一体的度假村。拥有亚洲最豪华的套房、世界级购物体验。包括华丽景点、3000多间豪华套房和娱乐设施。如此大规模建筑系统，对于保障不间断供电及能耗计量是 非常重要的，任何中断及故障都会对游客及业主带来不可估量的损失,面临4万点的庞大系统，如何保障系统稳定性是整个系统设计的基础前提。

系统需求

1.    整个系统4万个点，从配电控制到能耗计量,从采集,通讯到上位监控都要求采用冗余结构。

2.    系统所有电力开关状态数据要求1S内实时控制更新,所有能耗模拟量信息采集要求在3S内完成记录。

3.    硬件通讯设计具备环网冗余切换，稳定可靠。

n   系统描述

整个系统4万个点，包含1500块电表16套PLC控制系统分为16个子站，均采用多种冗余结构。

详细分析系统的每个部分：

1.   底层采集：所有配电开关状态通过PLC做逻辑控制，电流电压功率采用三相智能电表。

2.   通讯管理层：为保障整个系统通讯效率采用研华UNO-4671作为子站通讯管理机，通过以太网与PLC相连做IO控制，每台UNO所具备的10个串口通过RS485端口挂接了100多块电表。

3.   交换机通讯：交换机采用双独立环网结构，研华EKI-7554SI具备单模网管功能，对下分别与通讯管理机UNO-4671的两路独立网口连接，并通过环网与中控两台ACP4000主机相连。

4.   上位机冗余：上位机采用研华ACP4000服务器工控机与SCADA软件做主从冗余，而ACP4000内部又采用双RAID冗余硬盘。

项目实施

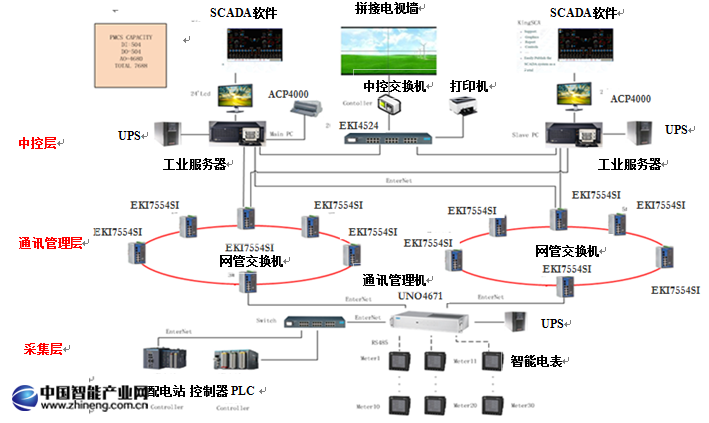

系统架构图

总结

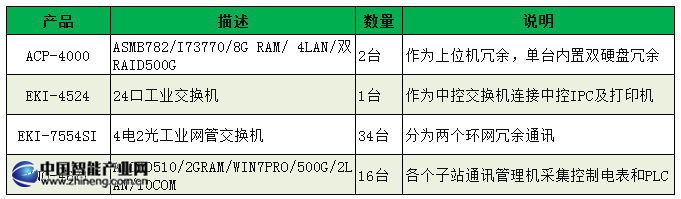

特点：通讯管理丰富的单台可处理现场100台电表与PLC的采集控制，并可达到整个系统1S内响应。2台ACP4000作为上位机冗余，单台内置双硬盘冗余;1台EKI-4524作为中控交换机连接中控IPC及打印机;34台EKI7554SI分为两个环网通讯;16台UNO4671做为各个子站通讯管理机采集控制电表和PLC 。

研华为业主提供了优质自动化产品供应商专业的方案，快速的服务相应，让集成商快速适应产品调试的过程，并在有限的时间内完成庞大系统的规划设计与实施。较之客户之前的方案节省了至少20%的成本。
