方案概述
传统的网点型机房,因其地域分散、平均建设周期长,基础设施通常采用粗放式建设,系统功能不完善(如缺少制冷、动环监控等),造成极大的安全隐患!用户往往要在后期投入大量的人力、物力对这些小型机房进行运维管理,效率低!大华着力于解决小型机房群前期设计繁杂、实施周期长、后期运维困难的处境,创新性推出了RDS产品解决方案,在小型数据中心领域拥有众多应用案例和巨大的发展空间。

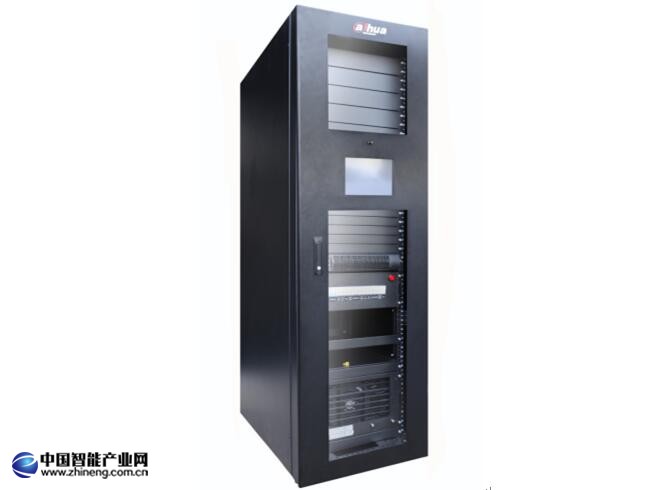

RDS一体柜式数据机房产品
产品介绍
大华公司推出微模块数据机房解决方案,用大华All-in-room模块化设计理念,集成UPS、供配电、机柜、动环监控为一体的模块化数据机房,解决方案产品化,即插即用,快速部署,主要场景应用在中小微企业,政府、金融、教育、税务、电力、能源和大企业等行业分支机构。
l RDS微模块机柜,可集成机柜、配电模块、动环监控、制冷、UPS、电池于一体;
l 全封闭设计,封闭粉尘,内循环系统,风量降低,降低能耗20% 以上;
l 无需建设机房,实现365X24小时无人值守降低运营成本;
l 吸音减噪,可将整体负载设备的噪音降到约50dB,降噪达到85%

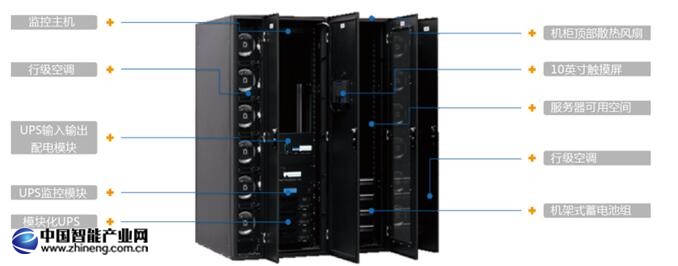

【产品单柜模块详解图】
【产品并柜模块详解图】
所有型号如下:
DH-RDS-M3/15、DH-RDS-M3/30、DH-RDS-M6/15、DH-RDS-M6/30
DH-RDS-NA6/15、DH-RDS-NA6/60、DH-RDS-NA6/120
DH-RDS-NB6/15、DH-RDS-NB6/60、DH-RDS-NB6/120
DH-RDS-NA10/15、DH-RDS-NA10/60、DH-RDS-NA10/120
DH-RDS-NB10/15、DH-RDS-NB10/60、DH-RDS-NB10/120
序号 |
代码标识 |
代码 |
描述 |
备注 |
1 |
公司 |
DH |
大华 |
|
2 |
机柜 |
RDS |
Rack Data Station 模块数据机房 |
|
3 |
机柜数量 |
M |
单柜 |
单柜标配空调 |
N |
多柜 |
|||
4 |
有无空调 |
A |
代表有空调 |
|
B |
代表无空调 |
|||
5 |
UPS功率 |
3 |
3KVA UPS |
根据IT负载功率计算UPS功率 |
6 |
6KVA UPS |
|||
10 |
10KVA UPS |
|||
6 |
备电时间 |
15 |
15分钟 |
单柜目前只支持15分钟和30分钟后备时间,可按需求定制 |
30 |
30分钟 |
|||
60 |
60分钟/1小时 |
|||
120 |
120分钟/2小时 |

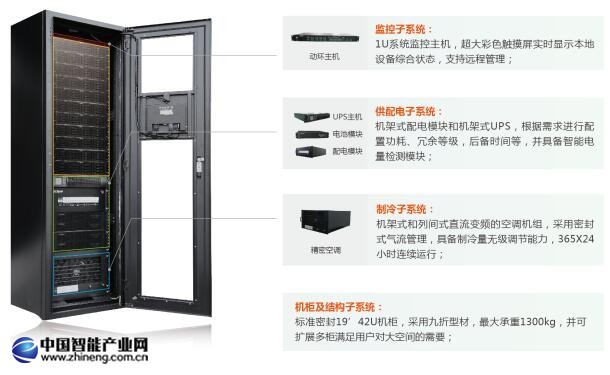

a)制冷子系统
1.采用机架式直流变频的空调机组,高精度控温控湿,高能效比。整套系统采用密封式气流管理,冷通道及热通道均封闭,有效隔绝气流短路,大大提高能源利用效率;
2.空调系统具备制冷量无级调节能力,可以柔性匹配服务器功耗变化导致的热负荷需求变化。制冷系统具备良好的节能性,按GB19413-2010标准AEER>5.0;
3.按照365天7X24小时连续运行长寿命设计;
b)供配电子系统
1.采用机架式UPS。可以根据供配电功耗以及冗余等级的需求进行配置。
2.配电系统采用智能电量检测模块,可以检测IT负载功耗以及空调负载功耗。
3.标准配置的电池按照15或者30分钟后备时间设计,安装于柜体内部。可根据实际情况配置长延时电池,以实现更长的后备时间。
c)监控子系统
1.系统监控主机
1U高度,节省空间;
实时监控RDS环境参数和运行状态;精确显示温度和湿度,体现人性化设计理念;
强大的报警处理功能,支持本地语音告警、电话告警、网络告警以及自我保护;
支持RS232,RS485通讯协议;具有RJ45网络接口;
2.本地显示及设定
随机配备超大彩色触摸屏,本地显示设备综合状态,包括供配电状态及电量参数、微环境状态及温湿度参数、UPS空调等设备状态及报警信息,设备整体能耗状态。
本地参数设定控制,本地设定UPS系统、空调系统、紧急通风系统参数。
3.网络监控
具有视频监控、网络报警、日志管理以及多级用户权限管理等功能。
d)机柜及结构子系统
1.单柜柜体采用标准42U服务器机柜,与符合机柜工业标准的19英寸设备兼容;
2.柜体框架采用九折型材,最大承重1300kg;
3.密封结构件为从系统冷热空气设定了循环路径,保障机柜内温度均衡,避免冷热气流混合,防止局部热点产生。
RDS客户价值
1、快速部署
一体化集成小型模块化数据中心(集成精密空调、UPS、蓄电池、配电、监控);
各部件遵循国内、国际标准,即插即用,安装简便,安装仅需1天,大大缩短业务上线周期。
2、高效节能
整体设计为全封闭式结构,冷热通道均密闭的方案,相比开放式的设计,其用于温度调节的能耗大幅降低;
采用直流变频精密空调制冷,靠近热源配置,精密空调制冷量能根据负载的大小变化而变化,在低负载时,能效比更高更节能;
采用高效机架式UPS。
3、智能管理
集中式监控平台对各节点运行状态、市电状态、环境温度、PUE等进行实时监控;
强大的报表功能,对机房进行精细化管理;
365天7×24小时无人值守,远程监控以及智能人性化管理。最大限度降低IT部署及运维成本。
4、安全可靠
全封闭微环境,对周边环境依赖小,具有防尘、防噪特性,从而使IT设备故障率大幅度下降,生命周期延长1至2倍;
关键设备支持N+1/2N设计,断电后蓄电池持续供电,最大限度保障IT设备稳定运行;
完善的监控系统,具有多级自动报警功能,提供短信告警,电话语音告警和网络视频监视、远程处置,紧急状态自动保护处置三种告警处置方式,可随时远程了解机柜内的情况,提升机柜的防护能力;
采用弹开门应急通风,在空调设备发生故障时,机房监控系统自动弹开机柜的前后门,利用服务器,UPS等设备的散热风机散热,短时间内避免了机柜内高温;

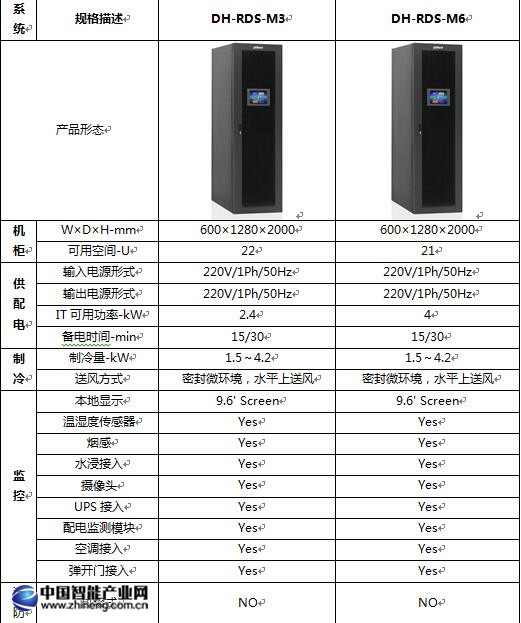

单柜配置如下:

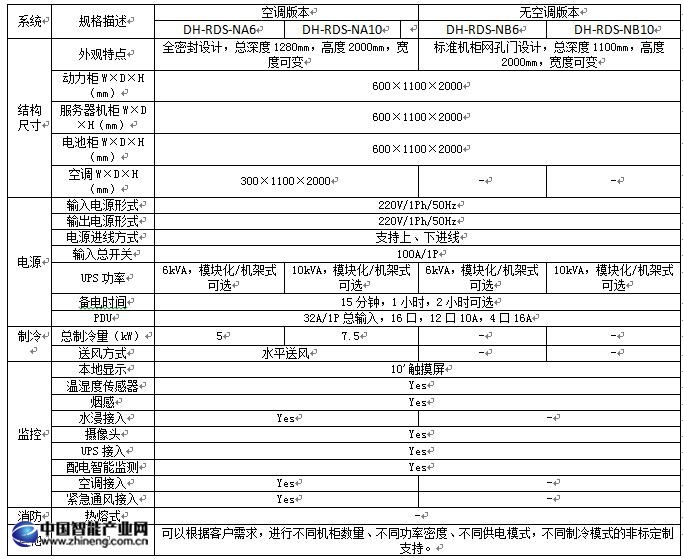

多柜配置如下:
