一、系统概述

大华机动车雷达测速抓拍系统主要有图像采集子单元、网络传输子单元和中心管理子单元三部分。前端图像采集子单元主要由测速抓拍主机、补光设备和辅助支撑设备组成，测速抓拍主机分固定式和便携式两种安装方式；网络传输子单元主要由交换机、光纤收发器和无线路由器组成，完成数据的有线和无线传输；中心管理子单元主要由中心管理软件和硬件设备组成，完成数据的后期挖掘和应用。

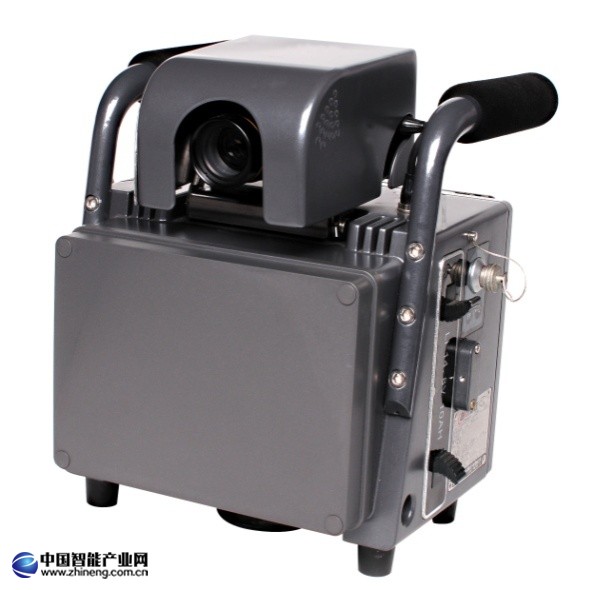

作为整个系统的核心，HWS800A测速抓拍主机颠覆了以往工控机模式笨重复杂的旧形象。其嵌入式结构，集各项功能于一体，便于其在固定式与便携式之间能迅速转换；同时经过一年多的市场检验，其稳定性，实用性，操作方便性等各方面的突出特点，得到用户的广泛好评。

HWS800A测速仪主要负责前端的图像采集、信息识别和叠加、抓拍控制、数据存储和传输等。其配备的800万像素CCD高清摄像机，可提供优质的违法车辆图片，在补光灯的辅助下，白天和夜晚可清晰分辨违法车辆的车牌号码、车辆信息、现场情况及驾驶员面貌特征。前端数据可通过有线网络，如光纤，或3G无线网络回传中心。

在大规模系统架设时，可在指挥中心部署大华超速抓拍管理平台。大华超速抓拍管理平台采用三级架构方式，数据接入层、中心管理层和用户应用层。系统结构清楚明了，使用方便，扩展性强。

（一） 便携式

便携式测速仪主要由HWS800A测速仪、补光灯、三脚架、蓄电池和传输设备等组成，系统结构简单，体积小巧，操作简便。白天使用时，只需携带测速仪主机即可，主机内置锂电池，单块锂电池可支持主机独立工作8小时，在备用锂电池的支持下，可满足日常执勤需要。数据可通过无线网络回传，也可取回设备后，人工下载。便携式补光灯采用直流供电，符合流动布点的需要。

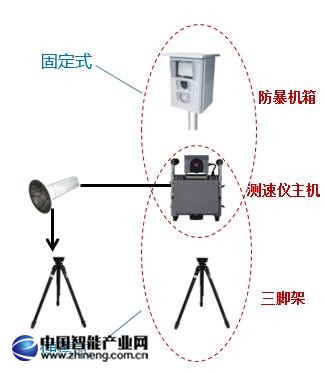

（二）固定式

固定式测速仪主要由HWS800A测速仪、补光灯、防暴机箱和传输设备等组成，系统安装方便，便携固定之间转换迅速。系统采用交流供电，可满足野外长时间使用的需要，在取电不变的点位可采用太阳能进行供电。数据可通过有线网络和无线网络回传数据。

（三）系统主要功能

1)超速低速车辆捕获功能

对超速车辆和低速车辆进行抓拍，每条违章记录由2张图片组成;

2)卡口过车捕获功能

支持对监测区域内的所有来向和去向车辆进行卡口式抓拍;

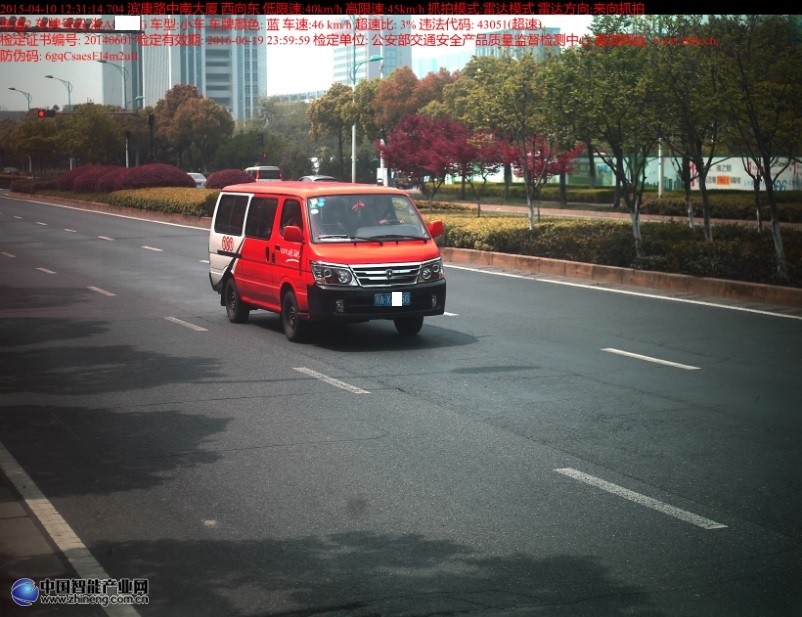

3)高清图像抓拍功能

系统对每辆超速车辆抓拍多张全景高清图片；抓拍的图片能清晰显示车辆的车牌号码、车身颜色和驾驶人员的面貌特征；

4)高清视频预览功能

支持1600*1200高清视频实时输出，提供动态实时预览功能；

5)高清录像存储功能

支持高清录像，录像采用标准的H.264编码;

6)黑名单白名单功能

支持黑名单和白名单功能，且最大支持10000条记录;

7)OSD定制叠加功能

支持自定义OSD信息叠加，满足不同客户不同项目的个性化需求；

8)车牌识别功能

对所有通过车辆自动进行车辆号码识别、号牌颜色识别及车型等自动识别；

9)车道识别功能

支持车辆所行驶的车道区分功能；

10)车型判定功能

能判断车辆长度，区分出车辆；

11)补光灵活可选功能

根据需求选择多种补光方式，白天采用闪光灯进行补光，夜间采用红外闪光灯补光；

12)ICR自动切换功能

系统内置双滤光片切换模块，可选择手动切换或者自动切换模式；

13)曝光自动调节功能

能够根据光线变化自动调节相机曝光；

14)断点续传功能

前端大容量存储充当网络中断或平台故障时的缓存池，在网络恢复后进行数据的断点续传；

15)本地存储功能

系统支持500G超大容量硬盘存储。
